Come collegare e montare correttamente le antenne dell'amplificatore di segnale

Il corretto collegamento dell'antenna è fondamentale per le prestazioni ottimali del vostro amplificatore di segnale. Un'installazione errata può comportare una scarsa ricezione del segnale, auto-oscillazione o una copertura ridotta. Seguite questa guida per collegare e montare correttamente le antenne esterne e interne del vostro sistema.

Cosa include un kit standard?

Un kit standard di amplificatori del segnale include i seguenti componenti:

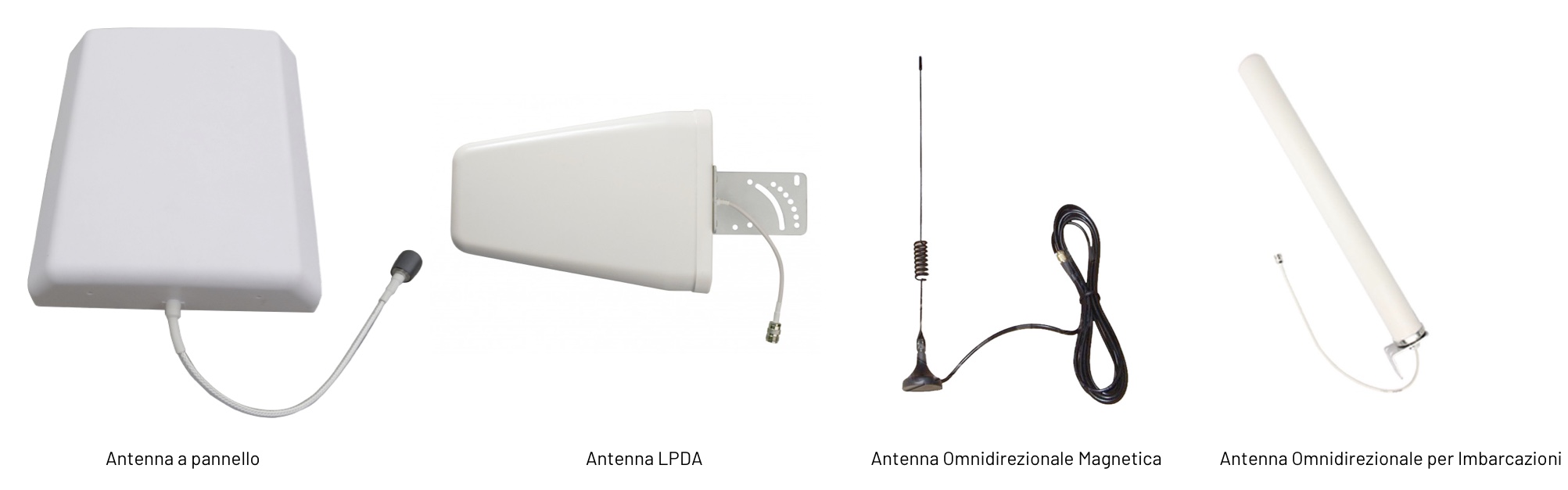

Antenna esterna – può essere:

Antenna Direzionale Log-Periodica (LPDA) o Antenna a pannello per amplificatori di segnale domestici.
Antenna Omnidirezionale Magnetica per amplificatori veicolari e
Antenna Omnidirezionale per Imbarcazioni per amplificatori marini.

Antenne esterne

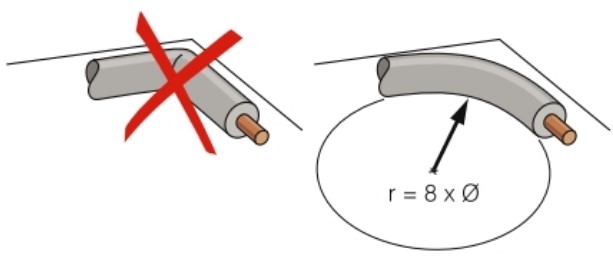

Cavo esterno – collega l'antenna esterna all'amplificatore.
Le lunghezze standard vanno da 10 a 20 metri, ma è possibile adattarle a seconda delle necessità.

Unità di amplificazione del segnale – il dispositivo centrale che amplifica il segnale.

Cavo interno – collega l'antenna interna all'amplificatore. La lunghezza standard è di 5 metri, ma può essere accorciata o allungata se necessario. Alcuni modelli base per piccole aree di copertura potrebbero non richiedere un cavo interno.

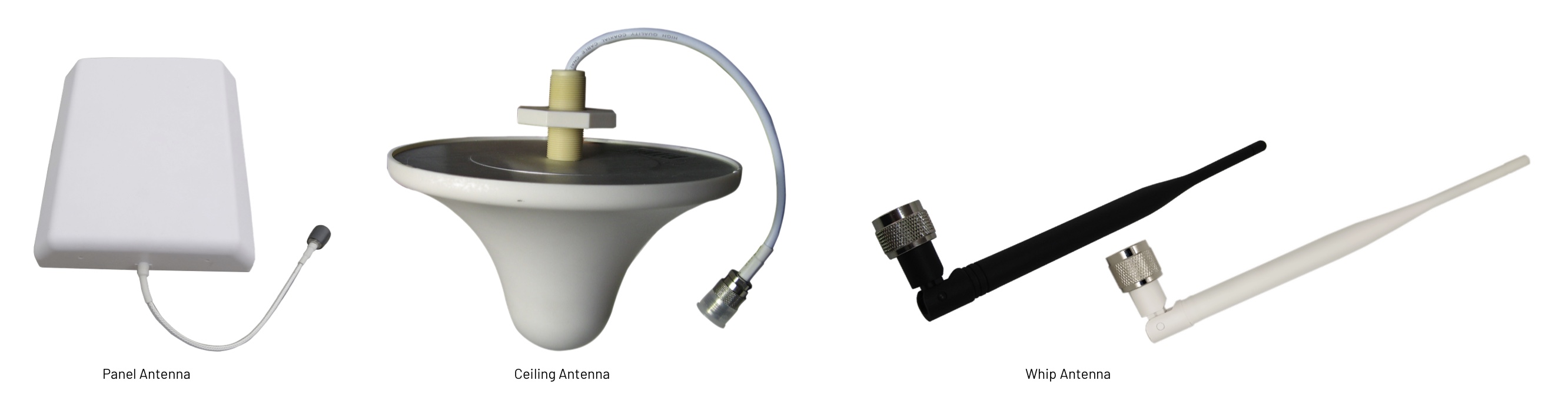

Antenna interna – può essere:

Antenna da soffitto o antenna a pannello (collegamento via cavo).
Antenna a frusta (avvitata direttamente all'amplificatore senza cavo).

Antenne Interne

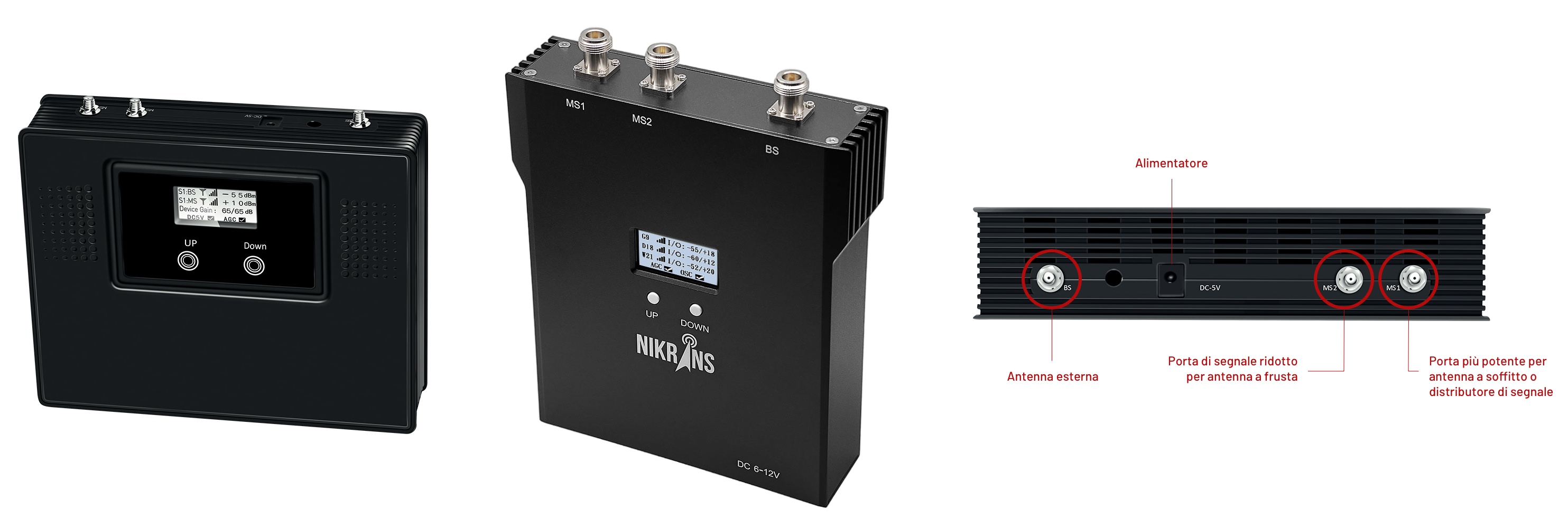

Informazioni sulle porte d'antenna del booster

Diversi modelli di amplificatori hanno indicazioni diverse per le porte. Ecco cosa significano:

BS o Outdoor – si collega all' antenna esterna.
MS / Indoor – si collega all' antenna/e interna/e.
DC – per il collegamento all'alimentazione.

Alcuni modelli hanno due porte interne, consentendo l'uso simultaneo di 2 antenne interne. In questo caso:

MS1 (porta più potente) – Ideale per antenne a soffitto e pannello con cavi più lunghi.
MS2 – Adatto per un'antenna a frusta o una seconda antenna a pannello/soffitto con un cavo più corto.

* Nota: Se la vostra area di copertura è piccola e la distanza tra 2 antenne interne è inferiore a 5 metri, utilizzate solo un'antenna interna per evitare interferenze di segnale.

Schemi d'installazione

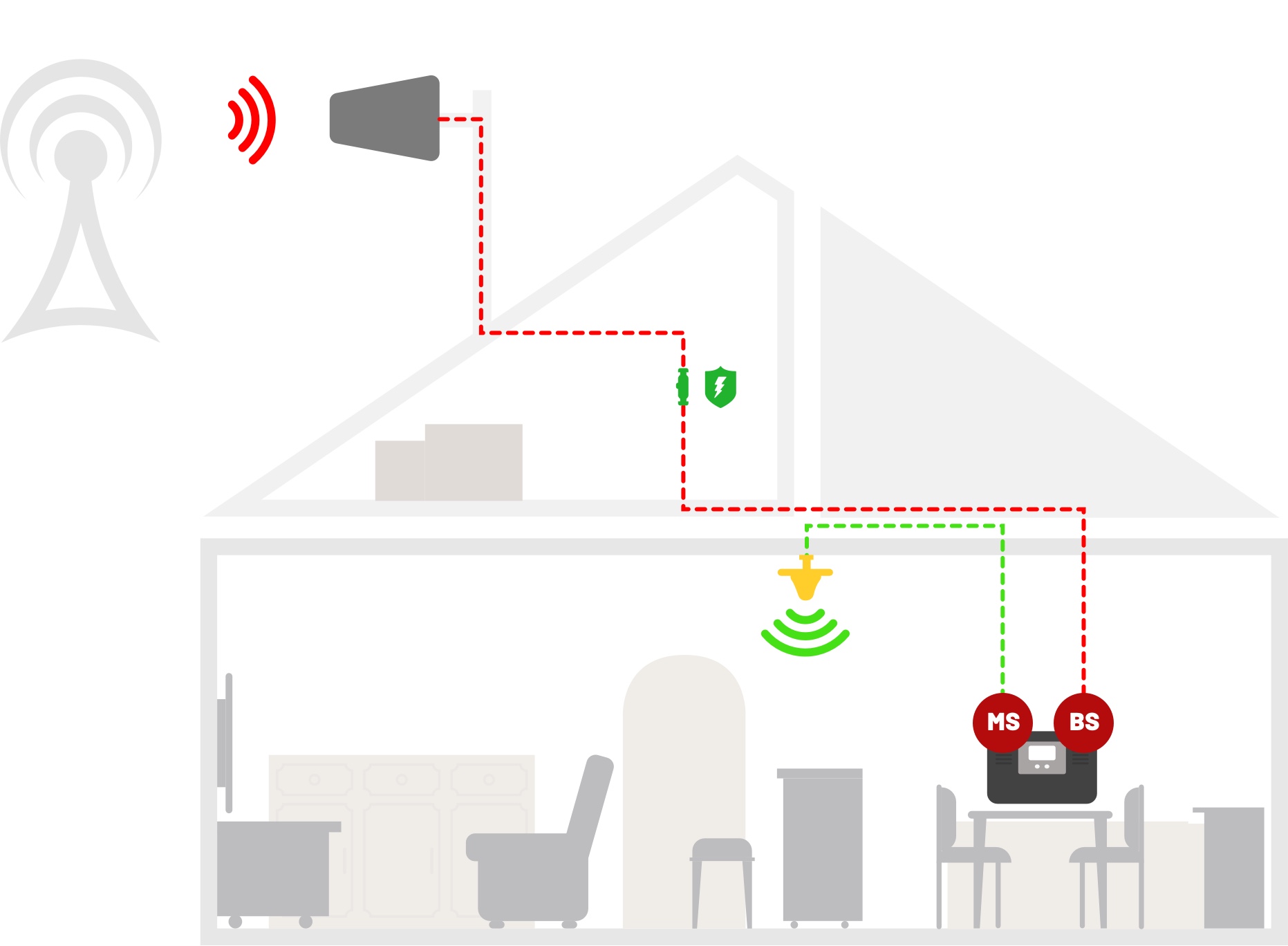

Kit ripetitore con un'antenna interna:

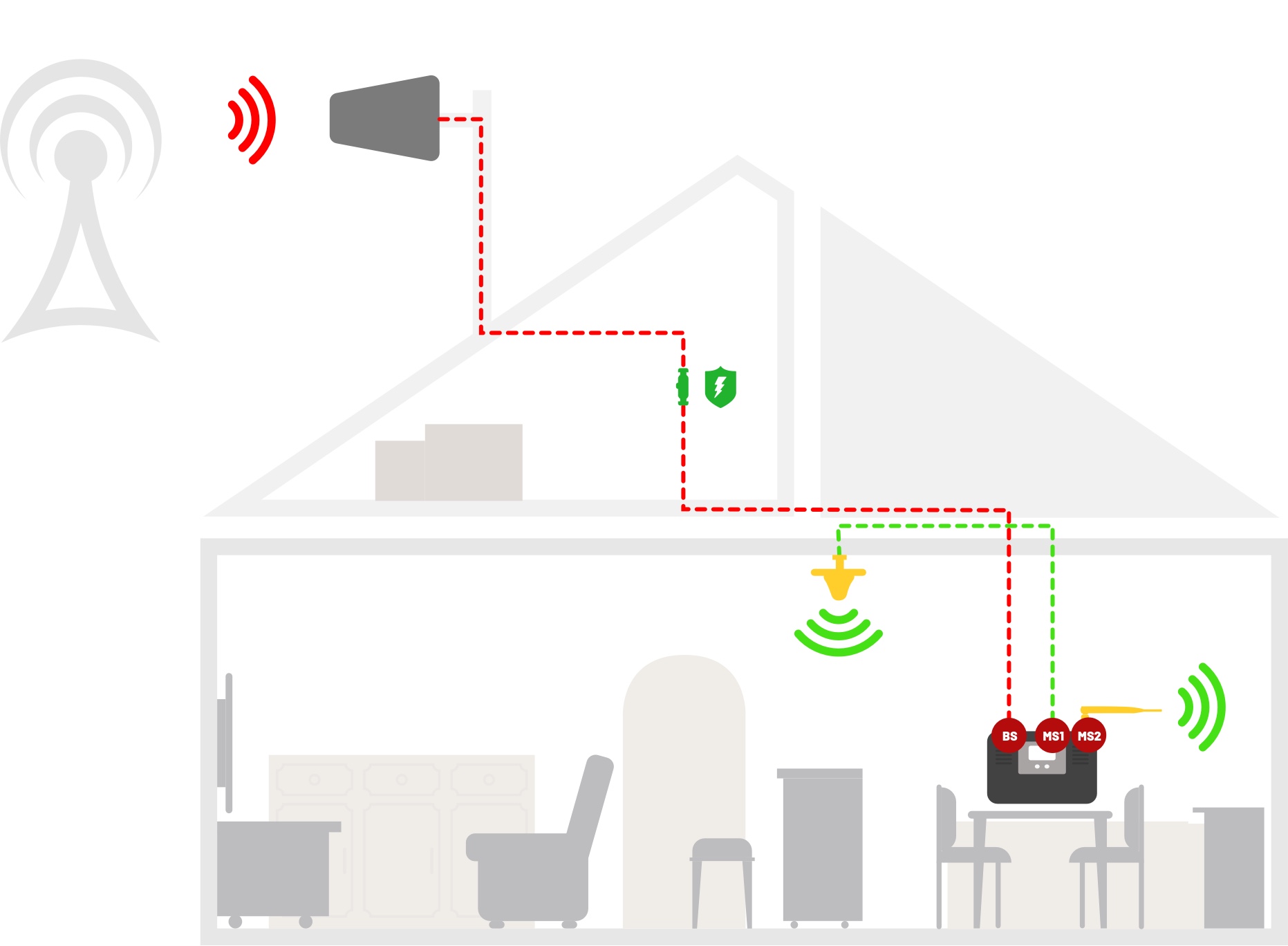

Kit ripetitore con due antenne interne:

Installazione in un furgone o in un'auto

* Questi schemi mostrano una possibile configurazione in un furgone o in un'automobile. Il posizionamento delle antenne esterne e interne può variare in base alle proprie esigenze e alle caratteristiche del veicolo. Per evitare oscillazioni del segnale, assicurarsi che le due antenne siano distanti almeno 3 metri.

Installazione su nave/imbarcazione

* Le antenne esterna e interna possono essere installate in varie posizioni, a seconda delle vostre esigenze e delle caratteristiche della vostra imbarcazione.

Attenzione! Per evitare oscillazioni del segnale, è importante che le due antenne abbiano una distanza di almeno 8 metri.

Verificare il corretto isolamento dell'antenna prima dell'accensione

Prima di accendere il ripetitore, verificate il corretto posizionamento delle antenne per prevenire problemi di auto-oscillazione (cicli di feedback) e interferenze:

Mantenete una distanza minima tra le antenne:

Antenna esterna vs interna: almeno 8 metri in orizzontale e 1,5 metri in verticale. Se il segnale esterno è forte, si consiglia di aumentare questa distanza. Un segnale di ingresso più forte richiede una maggiore separazione per prestazioni ottimali.
Antenna interna vs interna: almeno 3-5 metri di distanza per evitare interferenze di segnale. Se la vostra area di copertura è piccola e la distanza tra 2 antenne interne è inferiore a 5 metri, utilizzate solo un'antenna interna per evitare interferenze di segnale.

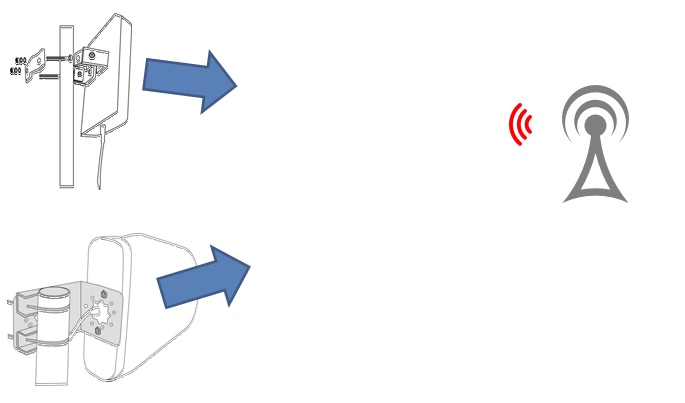

Posizionate correttamente le antenne:

La posizione ottimale è sul tetto, con una visuale libera verso la torre cellulare più vicina.
Evitate categoricamente di posizionare le antenne esterna e interna una di fronte all'altra.
Utilizzate ostacoli quali pareti, soffitti o barriere metalliche per interrompere i percorsi diretti del segnale.
Orientate le antenne in direzioni opposte o significativamente diverse.

* Per istruzioni dettagliate su come orientare e posizionare correttamente l'antenna esterna, consultare la nostra Guida al posizionamento dell'antenna.

Come montare le antenne

Montaggio dell'antenna esterna

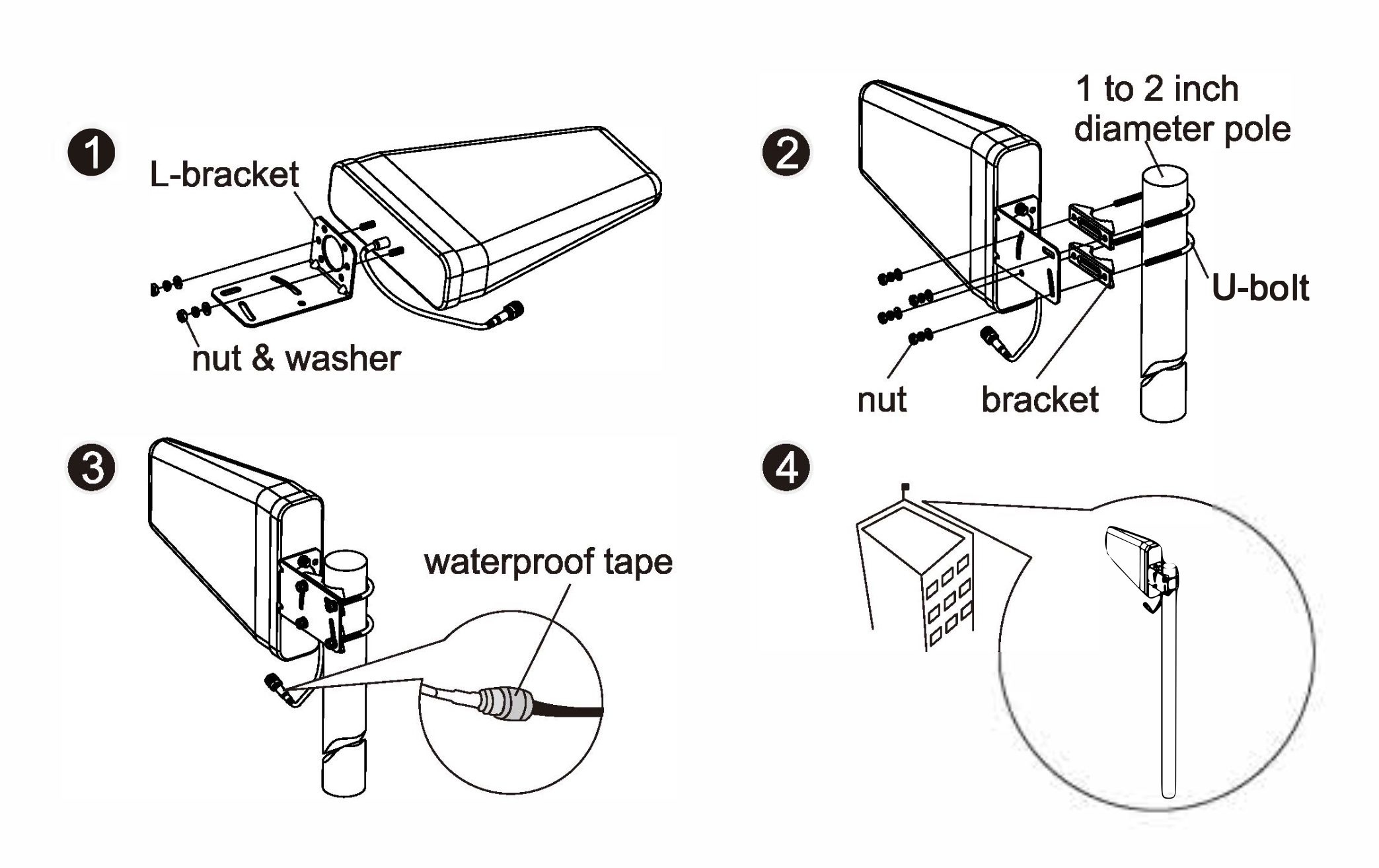

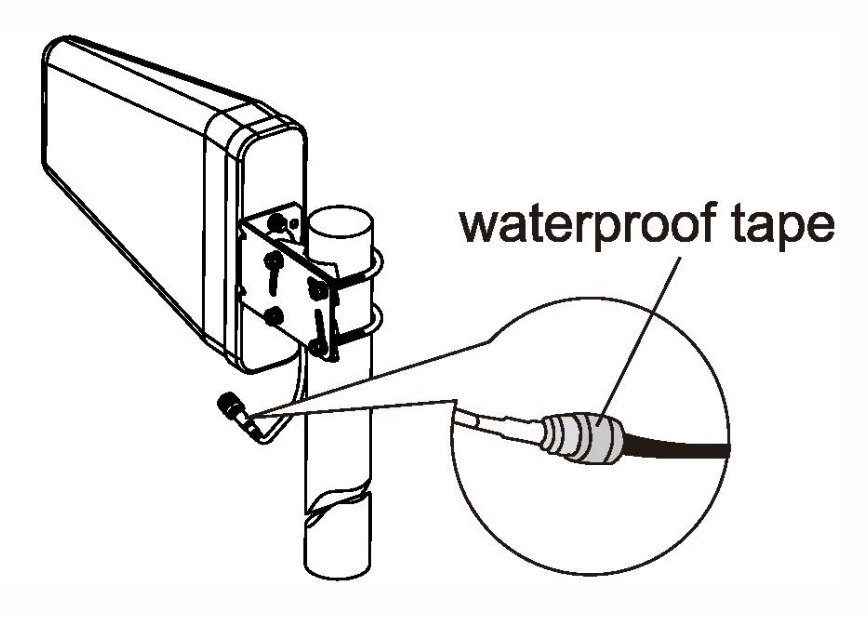

Antenna LPDA:

Deve essere installata su un palo.

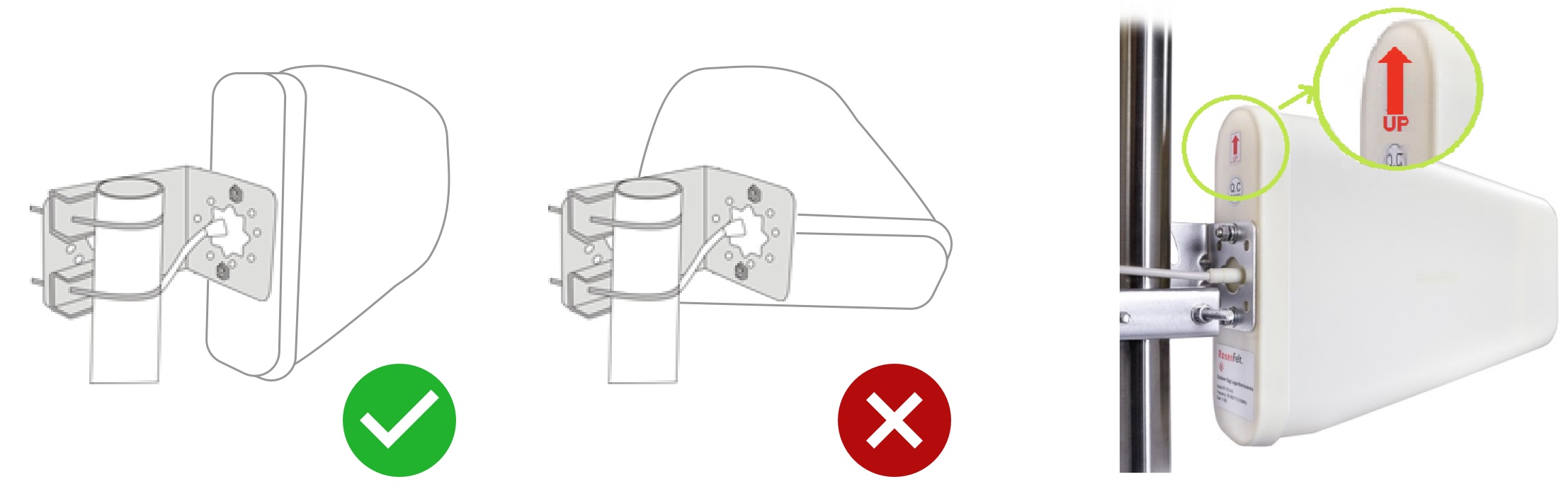

Assicurarsi che l'antenna sia montata verticalmente e che la freccia rossa sull'involucro dell'antenna sia rivolta verso l'alto.

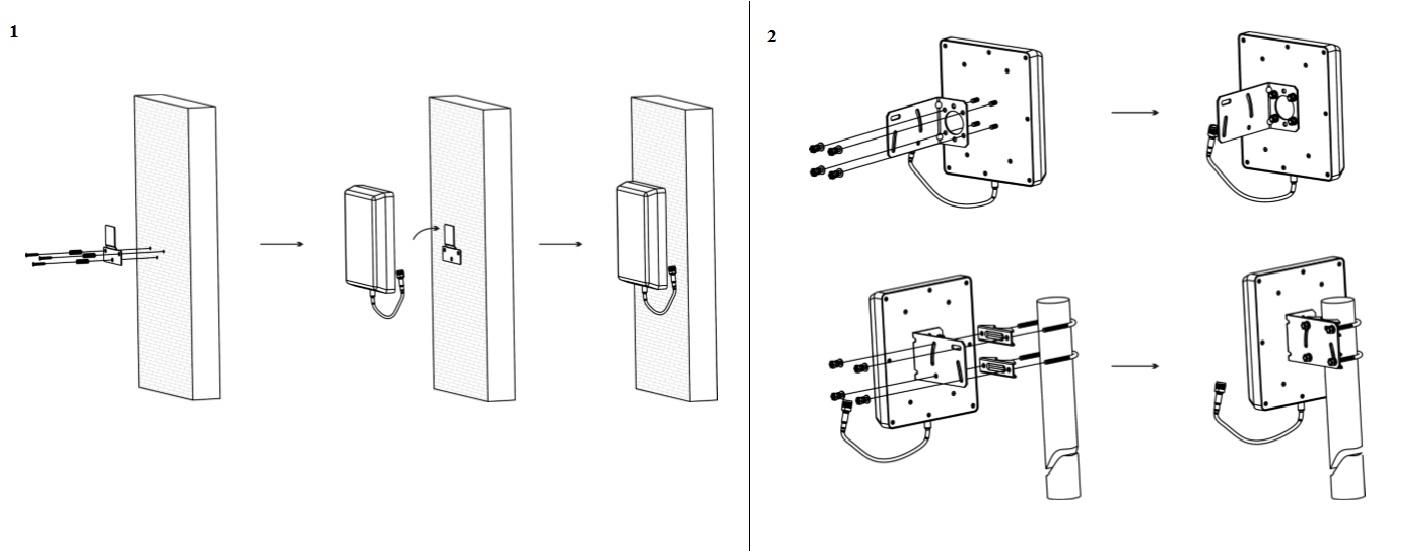

Antenna a pannello:

Può essere montata a parete o su palo.
Posizionarla il più in alto possibile per la migliore ricezione del segnale.

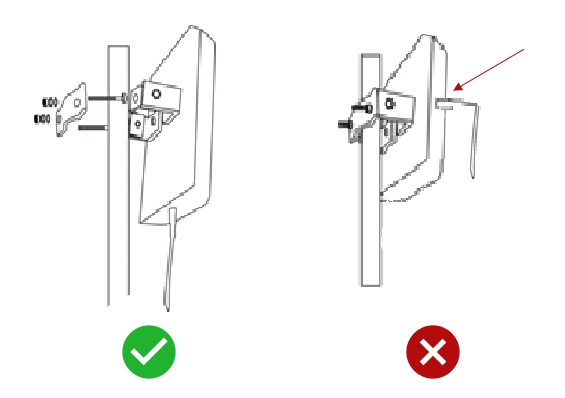

Prestate attenzione alla posizione verticale dell'antenna a pannello. Il cavo deve essere rivolto verso il basso.

Montaggio dell'antenna interna

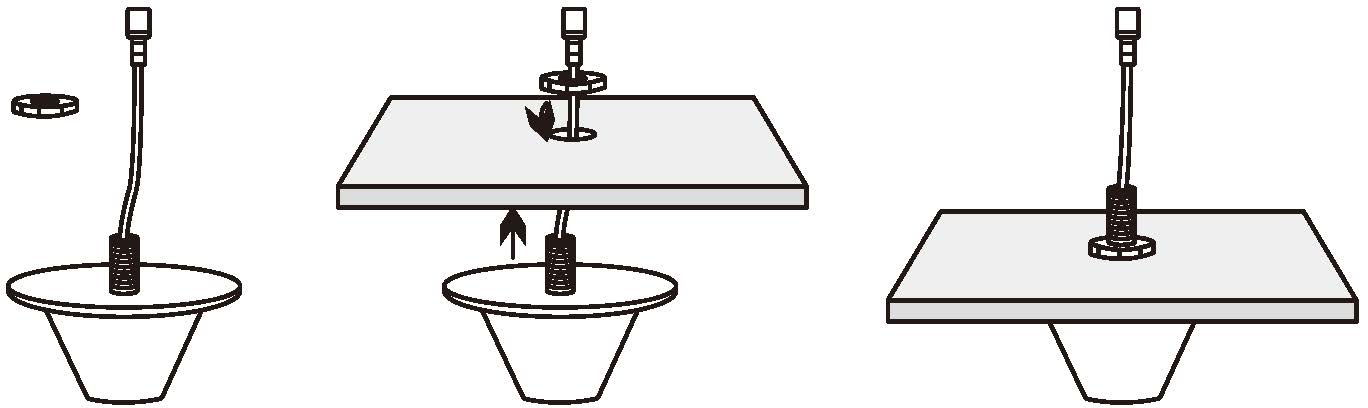

Antenna a soffitto:

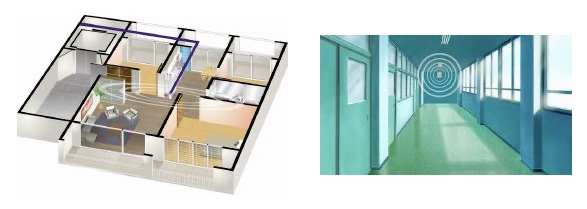

Ideale per ampi spazi aperti, case o uffici.
Collocatela al centro dell'area per una distribuzione uniforme del segnale.
